500kW မီးစက်အစုံ

Kecheng မှသတ်မှတ်ထားသော 500kW မီးစက်ကို တရုတ်နိုင်ငံတွင် ထုတ်လုပ်သည်။ ယူနစ်၏အမာခံသည် Chongqing Cummins အင်ဂျင်နှင့် Lille ကိုလက်ခံသည်။ Semir brushless generator သည် self-starting control system နှင့် ပေါင်းစပ်ပြီး မြင့်မားသော ယုံကြည်စိတ်ချရမှုနှင့် လျင်မြန်စွာ ရရှိစေပါသည်။ တုံ့ပြန်မှု။ ပင်မပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ပြီးနောက် 15 စက္ကန့်အတွင်း ပါဝါထောက်ပံ့မှုကို အလိုအလျောက် စတင်ပါသည်။ အသင့်အနေအထားပါဝါသည် 500kW အထိဖြစ်သည်။ ဤထုတ်ကုန်သည် ပေါင်းစည်းထားသော ကွန်တိန်နာပုံစံ၊ ကျစ်လျစ်သောဖွဲ့စည်းပုံ၊ ရွှေ့ပြောင်းတပ်ဆင်ပြီး သက်ဆိုင်ရာနိုင်ငံနှင့် နိုင်ငံတကာစံချိန်စံညွှန်းများနှင့် ကိုက်ညီပါသည်။ ၎င်းသည် ကာလအတွင်း လောင်စာဆီသုံးစွဲမှု နည်းပါးသည်။ လည်ပတ်မှုနှင့် တည်ငြိမ်သော စွမ်းဆောင်မှုတို့ကြောင့် အလွန်မြင့်မားသော လိုအပ်ချက်များရှိသော နေရာများအတွက် အထူးသင့်လျော်ပါသည်။ ဆေးရုံများ၊ ဒေတာစင်တာများ၊ စက်မှုပန်းခြံများနှင့် အဓိကဖြစ်ရပ်ပံ့ပိုးမှုကဲ့သို့သော ဓာတ်အားထောက်ပံ့မှု အဆက်ပြတ်ခြင်း။

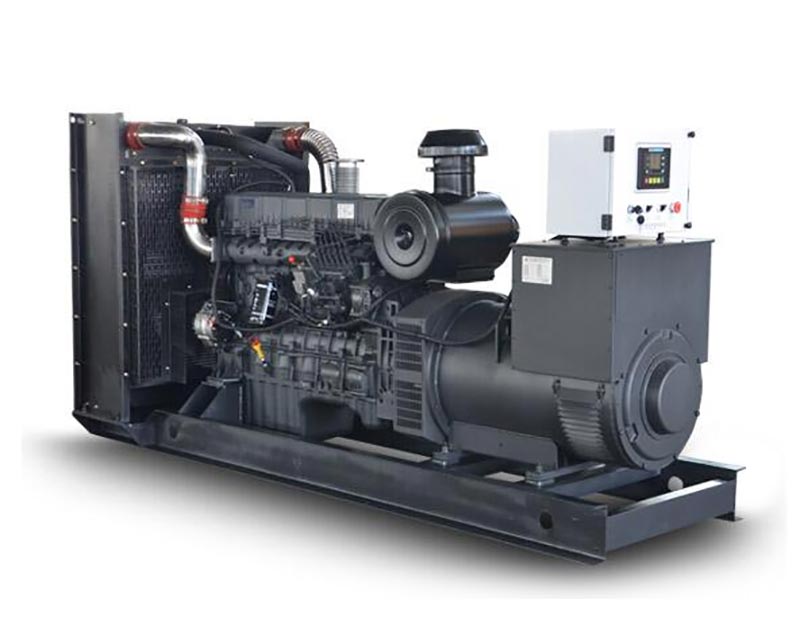

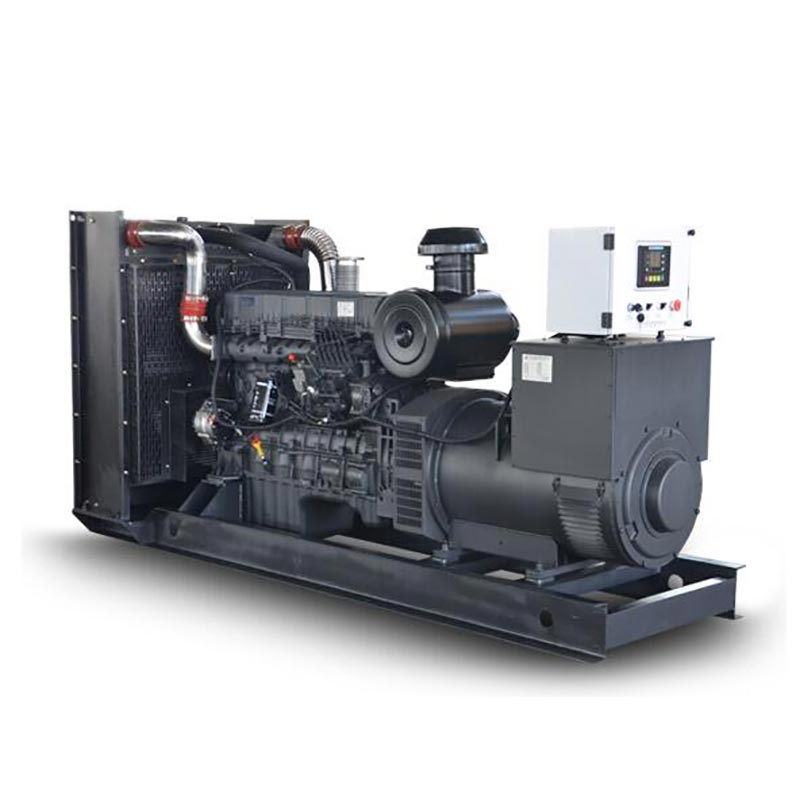

Kecheng 500kW မီးစက်အစုံ၏ ပုံပန်းသဏ္ဍာန်

အဓိကအားသာချက်

Cummins အင်ဂျင်စွမ်းဆောင်ရည်ကို လေ့လာခြင်း။

ယူနစ်၏ပါဝါအူတိုင်အနေဖြင့် Chongqing Cummins KTA19-G8 အင်ဂျင်သည် 6-ဆလင်ဒါအတွင်းလိုင်းအပြင်အဆင်၊ ဆလင်ဒါအချင်းကို လက်ခံပါသည်။ × stroke 159mm×159mm၊ displacement 18.9L နှင့် turbocharging intercooling အားဖြင့် 575kW အရန်ပါဝါထွက်ရှိမှုကို ရရှိသည် နည်းပညာ။ ၎င်း၏ PT တိုက်ရိုက်လောင်စာထိုးစနစ်သည် အီလက်ထရွန်းနစ်အုပ်ချုပ်ရေးမှူးနှင့် ပေါင်းစပ်ကာ လောင်စာဆီလျှော့ချပေးသည်။ သုံးစွဲမှု 206g/kw·h (75% load) သည် အလားတူမော်ဒယ်များထက် 8% နိမ့်သည်။ ၏ဒီဇိုင်း ခိုင်ခံ့မြင့်မားသောအလွိုင်းသွန်းသံဆလင်ဒါဘလောက်နှင့် ပေါင်းစပ်ဖွဲ့စည်းထားသော သံမဏိ crankshaft သည် အဓိကပြုပြင်မွမ်းမံမှုကို သေချာစေသည် ကြားကာလသည် နာရီ 20,000 ထက်ကျော်လွန်ပြီး ကျယ်ပြန့်သောအပူချိန်အကွာအဝေးတွင် -20 ဒီဂရီမှ 40 ဒီဂရီစင်တီဂရိတ်အထိဖြစ်သည်။

Leroy Somer ဂျင်နရေတာများ၏ နည်းပညာဆိုင်ရာ အထူးအသားပေးများ

Lillesemma brushless generator (အကာအကွယ်အတန်း IP23၊ insulation class H) AVR အလိုအလျောက်ဗို့အားစည်းမျဉ်းကိုလက်ခံသည် စနစ်၊ တည်ငြိမ်သောဗို့အား ချိန်ညှိမှုနှုန်း ≤±1%, ဘေးကင်းကြောင်း သေချာစေရန် ယာယီဗို့အား ပြန်လည်ရယူချိန် < 3 စက္ကန့်၊ ဆေးဘက်ဆိုင်ရာကိရိယာများနှင့် တိကျမှုတူရိယာများကဲ့သို့သော အရေးကြီးသော ဝန်များကို လုပ်ဆောင်ခြင်း။ မီးစက်တစ်လုံး တပ်ဆင်ထားသည်။ ပါဝါလိုင်းအတက်အကျတွင်ပင် တည်ငြိမ်သောအထွက်အားကို ထိန်းသိမ်းပေးသည့် PMG အမြဲတမ်းသံလိုက် excitation စနစ်။ ဟိ တယ်လီဖုန်းဟာမိုနီကိန်း THF သည် ပါဝါအရည်အသွေးအတွက် တင်းကျပ်သောလိုအပ်ချက်များနှင့် ကိုက်ညီမှု 2% ထက်နည်းပါသည်။ ဆက်သွယ်ရေးစခန်းများ စသည်တို့၊

Intelligent Self-starting စနစ်

500kW ဒီဇယ်ဂျင်နရေတာ set တွင် LCD Chinese liquid crystal numerical control system တပ်ဆင်ထားပြီး ATS ၊ dual power supply switching နှင့် mains undervoltage detection (response time < 0.5 seconds) ၊ သုံးကြိမ်၊ စတင်ခြင်းတွင် ယုတ္တိဗေဒနှင့် အမှားအယွင်းများကို ကိုယ်တိုင်စမ်းသပ်စစ်ဆေးပါ။ အဆိုပါ 24V DC စတင်စနစ်, ရေဂျာကင်အင်္ကျီနှင့်ပေါင်းစပ် အပူပေးကိရိယာသည် -15 ℃ပတ်ဝန်းကျင်တွင် စတင်အောင်မြင်မှုနှုန်း 99% ရရှိသည်။ အဝေးထိန်းကိရိယာသည် 16 ကို အပ်လုဒ်လုပ်နိုင်သည်။ အချိန်နှင့်တပြေးညီ ဗို့အား၊ ကြိမ်နှုန်းနှင့် ဆီဖိအားကဲ့သို့သော လည်ပတ်မှုဘောင်များနှင့် ဒေတာဝင်ရောက်မှုကို ပံ့ပိုးပေးသည်။ မိုဘိုင်း APP နှင့် PC ။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

မီးစက်ပါရှိပါတယ်။

ဖွဲ့စည်းပုံ ဒီဇိုင်းကို ပေါ်လွင်စေတယ်။

• Modular အပြင်အဆင်- အင်ဂျင်၊ ဂျင်နရေတာ နှင့် ထိန်းချုပ်မှုစနစ်သည် ရှော့ခ်-စုပ်ယူသည့် pads များမှတဆင့် ပျော့ပြောင်းစွာ ချိတ်ဆက်ထားသည်။ တုန်ခါမှု ထုတ်လွှင့်မှု (amplitude ≤0.3mm) ကို လျှော့ချပြီး စက်ပစ္စည်း၏ ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ပါ။

- ဆူညံသံနိမ့်ပါးမှုကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း- နှစ်ထပ်အသံကာဗာကို အသုံးပြု၍ (အသံစုပ်ယူနိုင်သော ချည်သားအတွင်းပိုင်းအလွှာ + သံမဏိပြား၏ အပြင်ဘက်အလွှာ)၊ impedance composite muffler နှင့် ပေါင်းစပ်ကာ ဆူညံသံကို 75dB (a) သို့ လျှော့ချနိုင်သည်။ ရွေးချယ်စရာတစ်ခုအနေဖြင့် အသံလုံသည့်သေတ္တာ module လိုအပ်ပါသည်။)

- ပြုပြင်ထိန်းသိမ်းမှု အဆင်ပြေခြင်း- အင်ဂျင်၏ ဆီစစ်၊ လောင်စာဆီ Filter နှင့် အခြား ထိခိုက်လွယ်သော အစိတ်အပိုင်းများကို ဗဟိုမှ စီစဉ်ပေးထားသည်။ နေ့စဥ်ထိန်းသိမ်းမှုတွင် အရံအစိတ်အပိုင်းများကို ဖြုတ်တပ်ရန်မလိုအပ်ဘဲ ပြုပြင်ထိန်းသိမ်းချိန်၏ 50% ကို သက်သာစေပါသည်။

ပတ်ဝန်းကျင် လိုက်လျောညီထွေရှိမှု

ယူနစ်သည် GB/T 2423.16 မှိုစမ်းသပ်မှု (grade ≤2) နှင့် ငလျင်ဒဏ်ခံနိုင်မှုစမ်းသပ်မှု (အလျားလိုက် အရှိန် 0.2g) ကို ကျော်ဖြတ်ပြီးဖြစ်သည်။ အမြင့် ≤1000m နှင့် နှိုင်းရစိုထိုင်းဆ ≤90% ရှိသော ပတ်ဝန်းကျင်တွင် အချိန်ကြာမြင့်စွာ လည်ပတ်နိုင်သည် (မဟုတ်ပါ ငွေ့ရည်ဖွဲ့ခြင်း)။ လောင်စာဆီစနစ်သည် 0# ဒီဇယ် (နွေရာသီ) နှင့် -10# ဒီဇယ် (ဆောင်းရာသီ) တို့နှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး၊ ဆာလဖာလောင်စာမြင့်မားသောနေရာများတွင် ယုံကြည်စိတ်ချရမှုသေချာစေရန် ဆီ-ရေခြားနားခြင်း (10μm ၏ filtration တိကျမှုနှင့်အတူ) အကြောင်းအရာ။

အသုံးပြုမှုနည်းလမ်း

မစတင်မီ လုပ်ငန်းစဉ်ကို စစ်ဆေးခြင်း။

• လောင်စာဆီစနစ်- ဆီတိုင်ကီရှိ လောင်စာဆီပမာဏ ≥30% ရှိ၊ မရှိ စစ်ဆေးပါ လောင်စာအဆို့ရှင်ကိုဖွင့်ပြီး လေထုအတွင်းရှိ လေအားလုံးကို ဖယ်ထုတ်ပါ။ ပိုက်လိုင်း (ခံနိုင်ရည် တိုးလာသည်အထိ လောင်စာပန့်ကို လက်ဖြင့် ဖိပါ)။ - လျှပ်စစ်စနစ်: ဘက်ထရီဗို့အား ≥24V၊ control panel သည် "standby" အခြေအနေကိုပြသပြီး အရေးပေါ်ရပ်တန့်ခလုတ်ကို ပြန်လည်သတ်မှတ်ထားသည်။ - စက်ပိုင်းဆိုင်ရာ စစ်ဆေးရေး ဆီအဆင့်သည် dipstick ပေါ်ရှိ H/L အမှတ်အသားကြားရှိသင့်သည်၊ coolant အဆင့်သည် ချဲ့ထွင်မှု၏ သုံးပုံနှစ်ပုံသို့ ရောက်ရှိသင့်သည်။ tank နှင့် ပန်ကာကြိုး၏ တင်းအားသည် 10-15mm ဖြစ်သင့်သည်။

စတင်လုပ်ဆောင်ခြင်း အဆင့်များ

• အလိုအလျောက်မုဒ်- ထိန်းချုပ် panel ခလုတ်ကို "အလိုအလျောက်" သို့ပြောင်းပါ၊ ထို့နောက် စနစ်သည် ပင်မပါဝါစောင့်ကြည့်ခြင်းသို့ ဝင်ရောက်မည်ဖြစ်သည်။ ပြည်နယ်။ ပင်မပါဝါပြတ်တောက်သွားသောအခါ ၎င်းသည် အလိုအလျောက် စတင်လိမ့်မည် (အောင်မြင်ပြီးနောက် ATS ကူးပြောင်းချိန် startup သည် 10 စက္ကန့်ထက်နည်းသည်။)

- Manual မုဒ်- "Start" ခလုတ်ကို 3 စက္ကန့်ကြာ ဖိထားပါ။ အမြန်နှုန်း 1500 rpm သို့တက်လာသည်နှင့်တပြိုင်နက်ဗို့အား တည်ငြိမ်စေပြီး အထွက် circuit breaker ကိုပိတ်ပါ (50±0.5Hz ပြသသည့် ကြိမ်နှုန်းမီတာကို အာရုံစိုက်ပါ)။

- Loading လိုအပ်ချက်များ- စတင်ပြီးနောက် 3 မိနစ် (ဆီဖိအား ≥0.3MPa) ရပ်နားထားခြင်းဖြင့် ဝန်ကို တဖြည်းဖြည်း တိုးလာစေရန်၊ 50% နှင့် 10 မိနစ်ကြာလည်ပတ်ပြီးနောက်, ၎င်းကိုအပြည့်အဝဝန်သို့တိုးမြှင့်နိုင်သည်။

Shutdown Operation Specification

• ပုံမှန်ပိတ်ခြင်း- ပထမဦးစွာ ဝန်ကိုဖယ်ရှားပါ၊ အင်ဂျင်ကို 5 မိနစ်ခန့် ရပ်နားထားလိုက်ပါ (တာဘိုအားသွင်းကိရိယာကို တားဆီးရန်၊ အပူလွန်ကဲခြင်း) "ရပ်ရန်" ခလုတ်ကို နှိပ်ပါ၊ ထို့နောက် အရှိန် 0 သို့ကျဆင်းသွားပြီးနောက် လောင်စာအဆို့ရှင်ကို ပိတ်ပါ။

- အရေးပေါ်ရပ်တန့်ခြင်း- ဆီဖိအား 0.2MPa ထက်နည်းသောအခါ၊ ရေအပူချိန်သည် 105 ℃ထက် ကြီးနေသည် သို့မဟုတ် ပုံမှန်မဟုတ်သော၊ ဆူညံသံများဖြစ်ပေါ်ပြီး အနီရောင် အရေးပေါ်ရပ်တန့်ခလုတ်ကို ချက်ချင်းနှိပ်ပါ။ အခင်းဖြစ်ပြီးနောက်မှာ အမှားအယွင်းတွေကို အရင်စစ်ဆေးရမယ်။ ပြန်လည်စတင်ခြင်း။

- ရေရှည်ပိတ်ခြင်း- တစ်ပတ်လျှင် တစ်ကြိမ် စတင် (မိနစ် 30 ကြာ အလုပ်လုပ်သည်)၊ ဘက်ထရီ လျှပ်စစ်ဓာတ်အား လစဉ် အစားထိုးပါ။ ပတ်ဝန်းကျင် စိုထိုင်းဆသည် 75% ထက် ပိုများပြီး ဆီတိုင်ကီထဲသို့ တာရှည်ခံပစ္စည်းများ ထည့်ပါ။

ကြိုတင်သတိပေးချက်များ

ပတ်ဝန်းကျင် လိုအပ်ချက်

• တပ်ဆင်သည့်နေရာ- ယူနစ်နှင့် နံရံကြားအကွာအဝေးသည် 1.5m ထက်မနည်းရှိသင့်ပြီး လေထုဧရိယာ၊ လေအေးလည်ပတ်မှုသေချာစေရန် ဝင်ပေါက်သည် 2.5㎡ ထက်မနည်းရှိသင့်သည် (kW တစ်ခုစီအတွက် 3m³/min လေထုထည် လိုအပ်သည်။ အာဏာ)။

- ဓာတ်ငွေ့ထုတ်လွှတ်မှု လိုအပ်ချက်များ- အိတ်ဇောပိုက်တွင် မိုးကာထုပ် တပ်ဆင်ထားရမည်။ အလျားလိုက်အပိုင်း လျှောစောက် 3° ထက် မနည်းသင့်ပါ။ ထွက်ပေါက်ကို လေဝင်ပေါက်မှ (၅ မီတာထက်ပိုသောအကွာအဝေး) မှ ထားရှိသင့်သည်။ အိတ်ဇောဓာတ်ငွေ့ပြန်စီးဆင်းမှုကို ဟန့်တားသည်။

- မီးဘေးကာကွယ်ရေးစည်းမျဉ်းများ- ကွန်ပျူတာခန်းတွင် အမှုန့်ခြောက် ၈ ကီလိုဂရမ် မီးသတ်ဆေးဘူး ၂ ဘူး တပ်ဆင်ထားသည်။ အကွာအဝေး ဆီတိုင်ကီနှင့် ယူနစ်ကြား ၁ မီတာထက် ပိုနေသင့်သည်။ ဆီစိမ့်ဝင်ခြင်းမှ ကာကွယ်ရန် မြေကို လိမ်းပေးရပါမည်။ epoxy resin coating ကို အသုံးပြုရန် အကြံပြုထားသည်။)

ပြုပြင်ထိန်းသိမ်းမှုသံသရာ

ဘေးကင်းရေးသတိပေးချက်

လည်ပတ်နေစဉ်အတွင်း အကာအရံများကို ဖွင့်ရန် တင်းကြပ်စွာတားမြစ်ထားသည်။ Generator end cover ၏ မျက်နှာပြင် အပူချိန်သည် အပူချိန် 120 ဒီဂရီ စင်တီဂရိတ်သို့ ရောက်ရှိပြီး မီးလောင်မှု ဖြစ်ပွားနိုင်ခြေရှိသည်။ ပြုပြင်မွမ်းမံခြင်းမပြုမီ၊ ပင်မဆားကစ်ဘရိတ်ကာကို ဖြုတ်ပြီး "လုပ်ပါ။ မပိတ်” ဟူသော ဆိုင်းဘုတ်ကို ချိတ်ဆွဲထားသည်။ capacitor discharge time သည် 5 မိနစ်ထက်မနည်းရှိသင့်သည်။ မိုးကြိုးရာသီတွင်၊ မြေပြင်ခံနိုင်ရည်အား ≤4Ω ဖြစ်စေရန် စမ်းသပ်သင့်ပြီး lightning arrester ၏ လည်ပတ်အားကို သတ်မှတ်ပေးရပါမည်။ 420V (လိုင်းဗို့အား)။

လျှောက်လွှာကိစ္စ

Kecheng ၏ 500kW generator set သည် Qingdao Port ၏ အလိုအလျောက် terminal ကဲ့သို့သော အဓိက ပရောဂျက်များကို ဆောင်ရွက်ပေးလျက်ရှိသည်။ 2023 တွင်အသုံးပြုရန်) နှင့် Qilu ဆေးရုံ၏အရေးပေါ်ဓာတ်အားထောက်ပံ့မှုစနစ် (2024 တွင်တပ်ဆင်ရန်) ။ အတွင်းမှာ Weifang တွင် နွေရာသီ ဓာတ်အားခွဲတမ်းကာလ 2024 ခုနှစ်တွင်၊ သေချာစေရန်အတွက် အချို့သော ဓာတုဗေဒလုပ်ငန်းမှ ဤယူနစ်ကို လက်ခံခဲ့သည်။ အဓိက ထုတ်လုပ်မှုလိုင်းများ စဉ်ဆက်မပြတ် လုပ်ဆောင်ခြင်း။ ပျမ်းမျှပျမ်းမျှအချိန်ဖြင့် စုစုပေါင်း 1,260 နာရီအတွက် ပါဝါပေးထားသည်။ 480 နာရီ၏ပျက်ကွက်မှုများအကြား။ အလားတူ ပါဝါတံဆိပ်နှင့် နှိုင်းယှဉ်ပါက လောင်စာဆီသုံးစွဲမှု ၁.၂ တန် လျော့ကျခဲ့သည်။
